Sistema DoorPro Corredizo
Esquemas técnicos

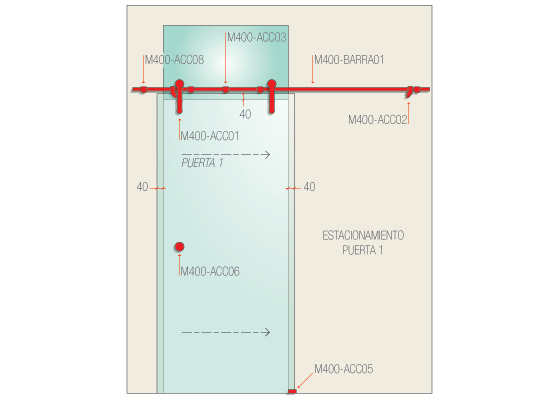

Configuración modelo 1
Vista posterior de la configuración modelo 1 y los herrajes que la componen.
» Ampliar imagen

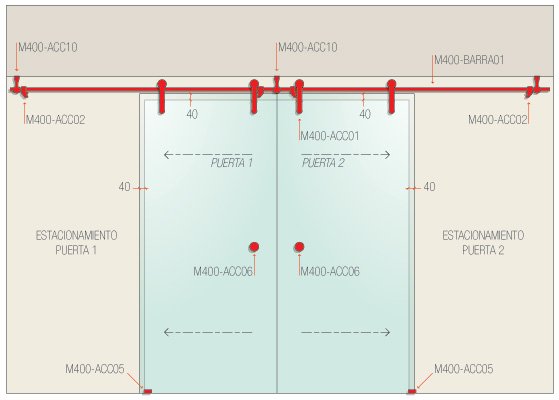

Configuración modelo 2
Vista posterior de la configuración modelo 2 y los herrajes que la componen.
» Ampliar imagen

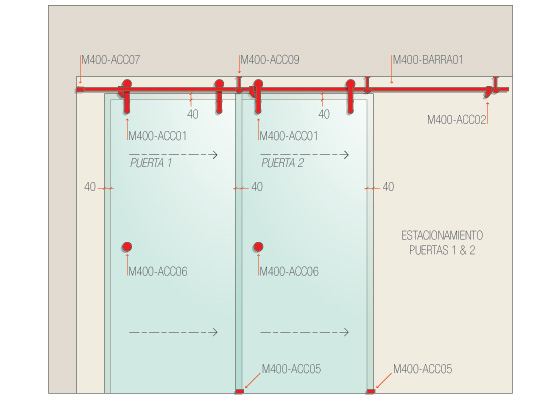

Configuración modelo 3
Vista posterior de la configuración modelo 3 y los herrajes que la componen.
» Ampliar imagen
Detalle del sistema DoorPro corredizo

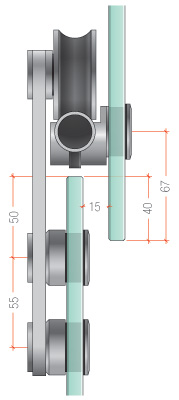

Detalle lateral del sistema DoorPro corredizo

Distancia máxima entre fijaciones (dmef)
Aplicable a M400-ACC03 / M400-ACC08 / M400-ACC09 / M400-ACC10
PUERTAS HASTA 80Kg
dmef = ancho de la puerta / 2
PUERTAS ENTRE 80Kg y 120Kg
dmef = ancho de la puerta / 3
PUERTAS ENTRE 120Kg y 150Kg
dmef = ancho de la puerta / 3

» Ampliar imagen
Línea M400

M400-ACC02 » Ver todos los productos
Línea J

JF-20A » Ver todos los productos
Manijones estándar

MRID-0300C » Ver todos los productos
